排気ダクト修理&Ｖベルト交換工事
| 脱落したダクト先端部の復旧とＶベルトの新品への交換。 | |
| 強風時でもダクトが落ちない様にして欲しい。 | |
| 足場の安全確保とスパイラルダクトの接合部に対するビス止めを多くする。 | |
| 高所作業になる為、足場の安定が最留意事項になる。 |
排気ダクト修理＆Vベルト交換

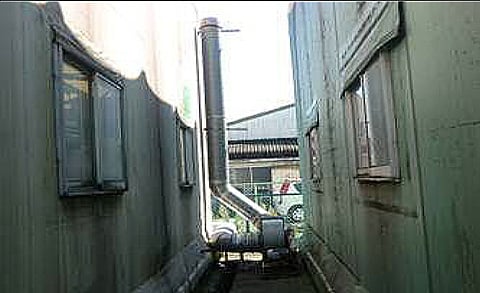

【 施工前 】
作業場所は地上高５Ｍの所である。

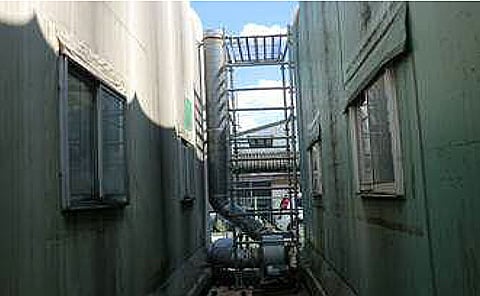

【仮設足場設置】
打ち込み足場を使用。
ベースは水平を保つ為、
ジャッキベースを使用。

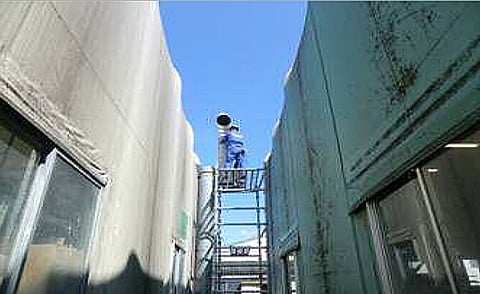

【ダクト取付作業中】
ダクト先端部を地上面で加工し、
ダクト取付部に荷上げした状態。

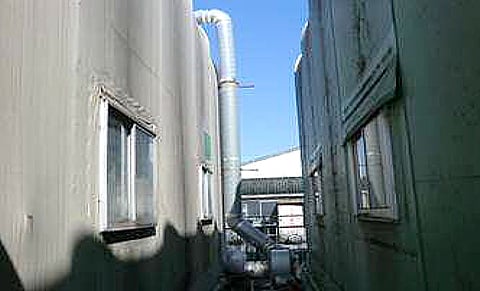

【施工完了】
ダクト取付完了 及び仮設足場撤去完了。
before
after

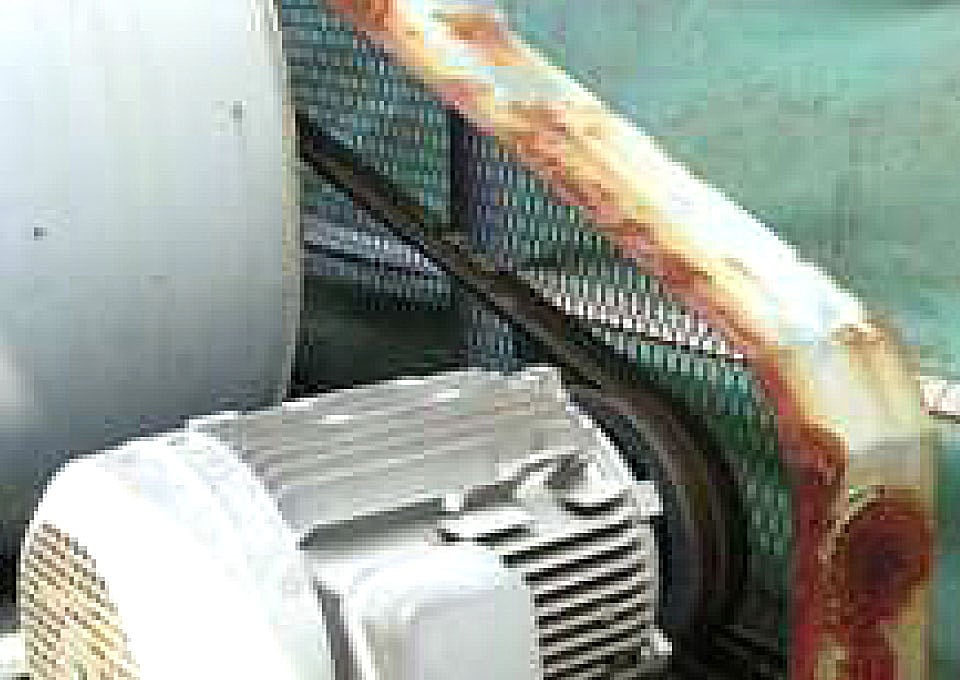

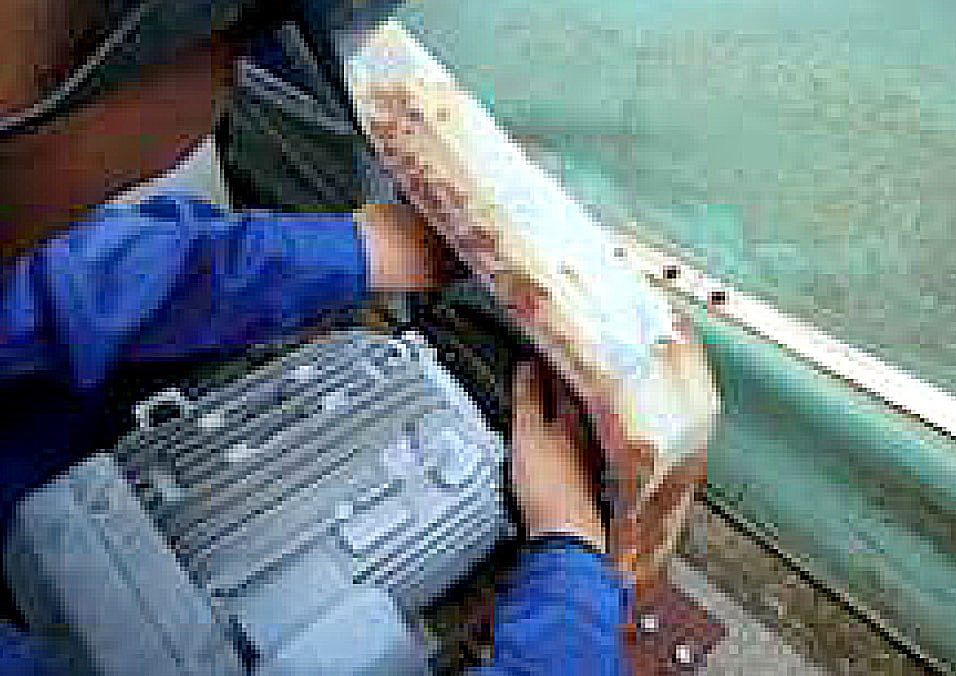

【Ｖベルト交換施工中】 モーターを止めているボルト４本を緩める。 モーターを10mm 位戻し、Ｖベルトを取り外す。 | 【Ｖベルト交換完了】 新Ｖベルトを取り付けモーターの位置をネジで調整しモーターの固定ネジを締める。 |
